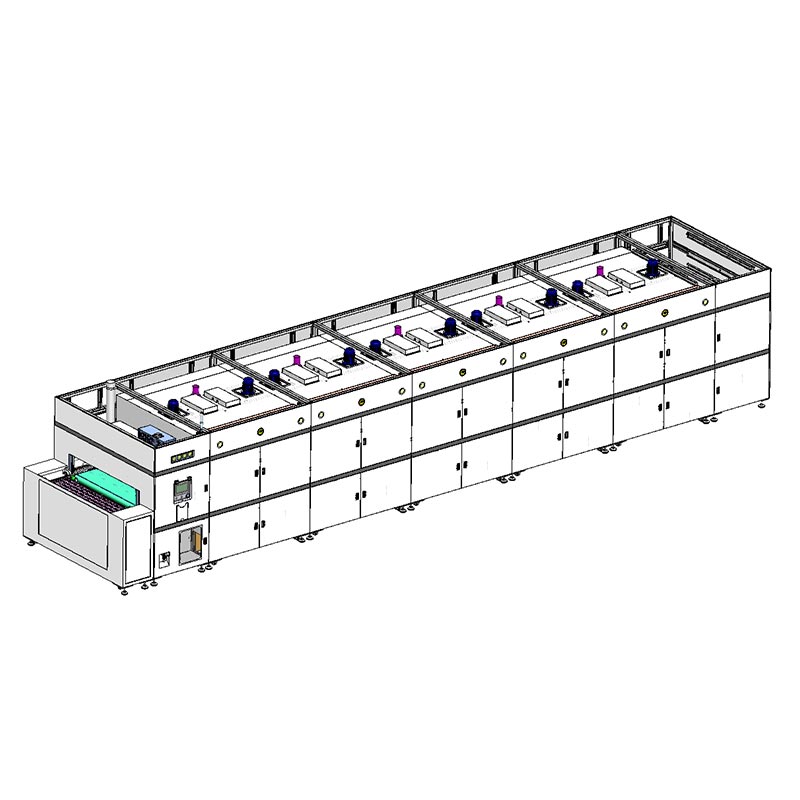

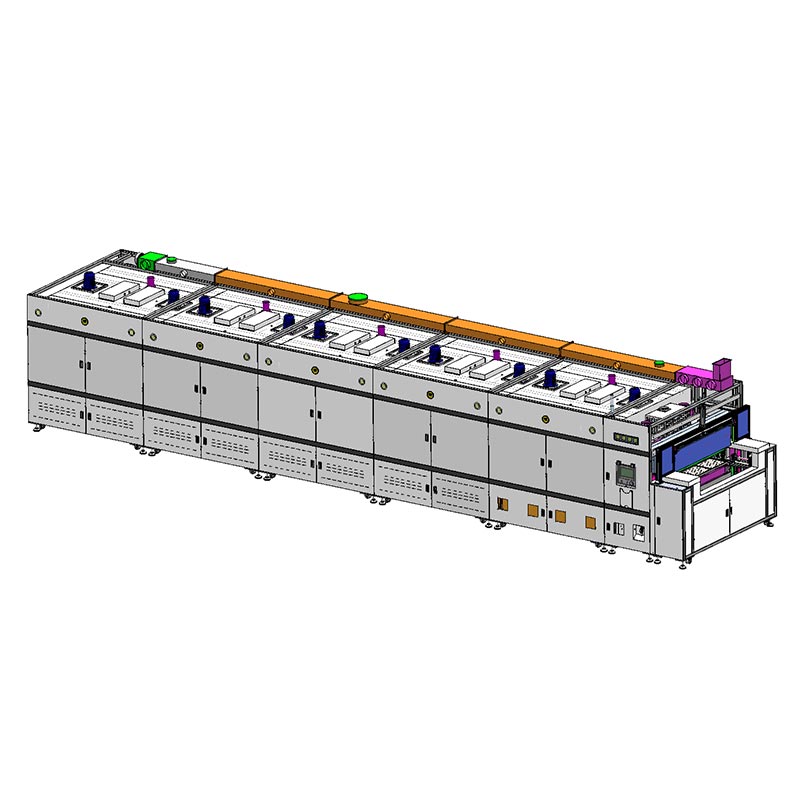

Dobbelt-dekk varmluft og IR tunnel tørkeovn

Dingfengs dobbeltdekke varmlufts- og IR-tunneltørkeovn integrerer sømløst lineære moduler med pneumatisk gripere for å oppnå presis bretthåndtering. Kunder kan tilpasse dette systemet gjennom oss. Systemet sørger for det skuffene forblir helt parallelle når de går inn og ut av varmeområdet, og unngår dermed papirstopp eller produkt feiljustering. Ved utløpsenden kan det høyhastighets justeringsstiftsystemet korrigere skuffeforskyvningen på opptil 20 millimeter innen 1 sekund, noe som sikrer ingen innvirkning på heisens driftstid. Den 1550 millimeter brede Teflonbelte drevet av en frekvensomformer og motor med høyt dreiemoment gir et ultrastabilt hastighetsområde på 0,3 til 3 meter per minutt, noe som er svært egnet for store underlag og kraftig prosessering.

Innebygd integrasjon

Denne dobbeltdekke varmluft- og IR-tunneltørkeovnen er spesielt designet for integrering i renrom og er utstyrt med et dedikert luftsirkulasjonssystem for undereksosrensing. Hver varmeseksjon styres av Mitsubishi PLS- og Delta-temperaturmoduler, som oppnår en jevnhet på ±3°C. For å beskytte det sterile miljøet til drift, har vi integrerte G4-klasse forfiltre ved hvert friskluftinntak for å forlenge levetiden til interne høyeffektive luftfiltre. I tillegg bygger alle varmebroer mellom det indre hulrommet og det ytre skallet har blitt behandlet med avanserte isolasjonsmaterialer for termisk isolasjon, og kjøleavtrekket er sentralt gjenopprettet for å redusere den termiske belastningen på anleggets HVAC-system.

Hvorfor velge oss?

Tillit til høyteknologisk produksjon er basert på datatransparens og operatørsikkerhet. Vår dobbeltdekke varmlufts- og IR-tunneltørkeovn er utstyrt med et operativsystem med to skjermer. Ved lastepunktet i renrommet er det en 10,2-tommers berøringsskjerm, og en annen i hoveddelen. Disse skjermene er sammenkoblet for å sikre sikkerhet og kan vises sanntidsinformasjon som ovnstemperatur, transportbåndfrekvens og utgangsstrøm. Den har full funksjonalitet for MES-dataopplasting, som sikrer at hver batch av produkter kan spores. Hvert område er utstyrt med en integrert differensialtrykkmåler, slik at kvalitetskontrollteamet ditt kan overvåke den nøyaktige trykkbalansen mellom ovnen og renrommet i sanntid. Selvfølgelig, for ulike miljøkrav, tilbyr vi full tilpasningstjenester.

Produktparameterdetaljer

Sertifiseringsstandarder

Velg Dingfeng, en ledende bedrift som har oppnådd ISO 9001-sertifisering. Vi har evnen til å administrere komplekse og storskala termiske energiprosjekter. L12950-serien tar i bruk en modulær monteringsstruktur, som forenkler rask installasjon på stedet og muliggjør enkelt vedlikehold gjennom sideåpne inspeksjonsdører. Vi gi en 12-måneders omfattende garanti og en 2-timers hurtigsvarsgaranti for investeringen din. Fra å gi tilpassede strukturelle skisser for å integrere sekundære vannkjølingsgrensesnitt, vi skreddersyr et 13 meter dobbeltlag teknologi basert på din spesifikke produksjonssyklustid og fabrikkoppsett.

Spørsmål og svar

Q1: Hvordan kan den interne sirkulasjonsheisen øke avkastningen på investeringen?

Svar: Den dobbeltdekkede varmlufts- og IR-tunneltørkeovnen krever manuell brettoppsamling eller eksterne transportbånd. Men vår kontinuerlige sirkulasjonsheis lar skuffene forbli i et kontrollert miljø og automatisk sykle fra bunnen til toppen. Dette reduserer 50 % av manuelt arbeid og sparer plass.

Spørsmål 2: Kan denne industrielle dobbeltdekke IR varmluftstunneltørkeren integreres i en 100/1000 klasse renrom?

Svar: Selvfølgelig. Gjennom G4 friskluftfiltrering, intern HEPA forberedt luftstrøm og en dedikert sentralisert varme gjenvinningssystem, er det designet for å ha lavest mulig "varme- og partikkelopptatt område", noe som gjør det høyt egnet for produksjon av sensitive halvledere og optiske skjermer.

Spørsmål 3: Hva vil skje hvis skuffene plassert ved lastestasjonen er litt forskjøvet?

Svar: Vi har designet en manuell styrebegrenser ved lastepunktet og en høyhastighets korreksjonspinne ved utløpspunkt. Selv om skuffene avviker med ca. 20 millimeter, vil systemet automatisk justere dem til riktig posisjon innen 1 sekund og gå deretter inn i heisen, og sørg for at den automatiske "lineære modulen + catcher"-systemet går aldri glipp av noen plukkeoperasjon.
