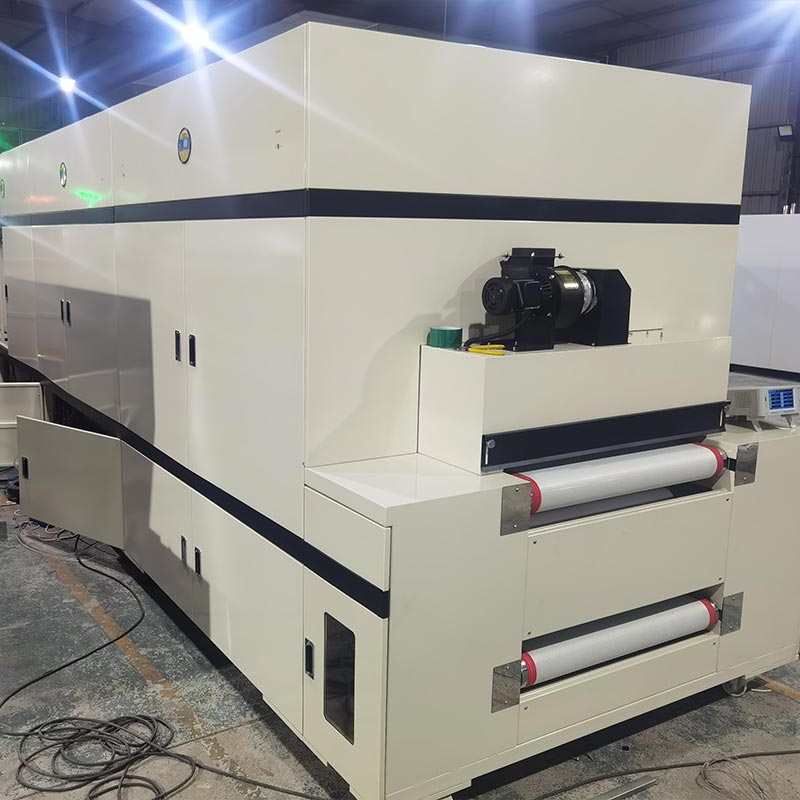

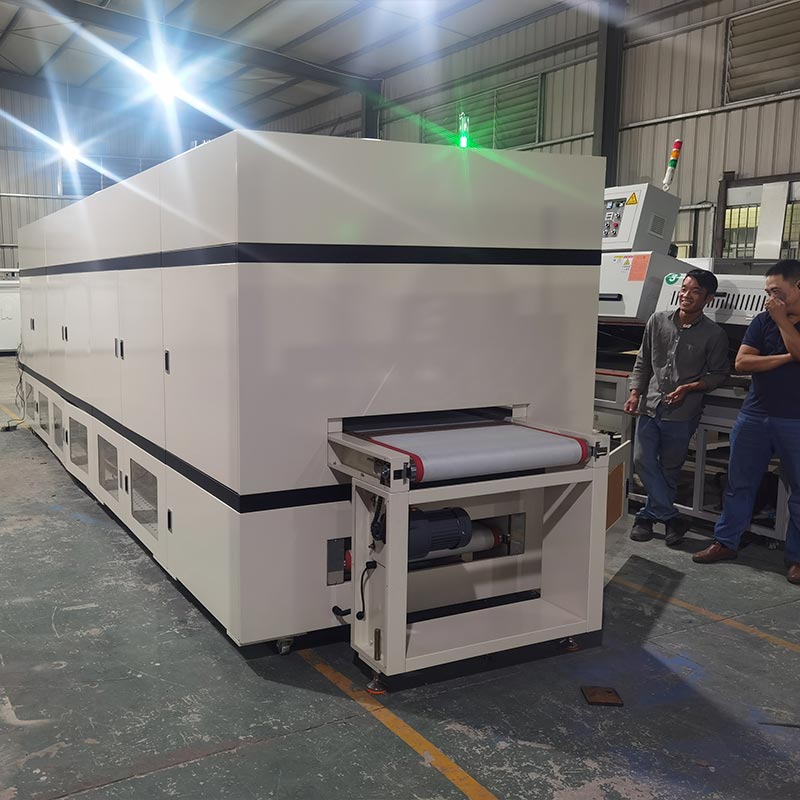

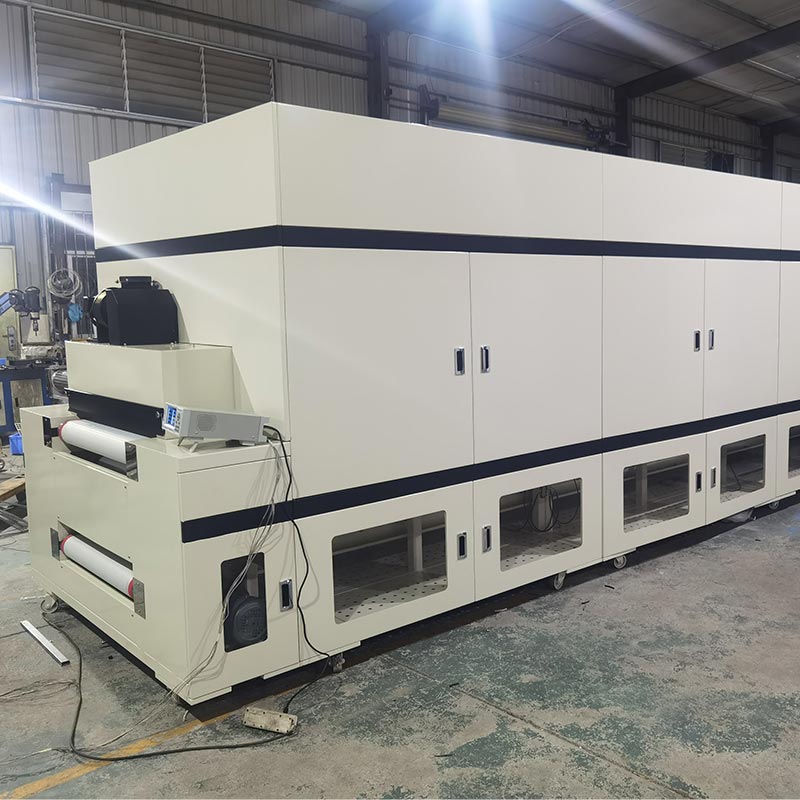

Kretskort Tunnelovn

For å oppnå jevn varmefordeling i Circuit Board Tunnel Ovnen, er det ikke tilstrekkelig å bare stole på oppvarming; presis væskedynamikkkontroll er også nødvendig. Som en stor produsent har Dingfeng designet en trykksatt eksosanlegg som kan danne et vertikalt og turbulentfritt luftgardin over en 700-millimeters transportbåndbredde. Drevet av en 2,2-kilowatt langaksemotor og et 12-tommers SUS304-hjul, kan den presse den rensede varme luften inn i små porer på flerlags kretskort. Dette er spesielt viktig for fleksible trykte kretser, som det kan stabiliser det lette substratet, slik at det kommer i kontakt med teflonnettingsbeltet, og unngår oscillasjons- og bevegelsesfenomener som ofte sees i standard konveksjonsovner.

Arbeidsprinsipp

DFHK7008-modellen Circuit Board Tunnel Oven bruker varmerør i rustfritt stål for oppvarming. Den er kombinert med en støysvak varm luftsirkulasjonsvifte og returluftventilasjonsteknologi under boksen. Den varme luften, etter å ha blitt behandlet av høytemperatureffektivt filter, presses jevnt på overflaten av produktet. Det kan oppnå automatisk temperaturkontroll, konstant temperatur og automatisk stopp ved overtemperatur, med sikkerhet, bekvemmelighet, miljøvern og energisparing. Det indre av ovnen er helt laget av speilfinish rustfrie stålplater. Isolasjonslaget er fylt med 120K kiselsyrealuminiumisolasjonsbomull. Den transporten bruker høykvalitets Teflon høytemperaturbestandig nettbelte, og er utstyrt med en kontroller og frekvensomformer styrt av det elektriske lavspenningskontrollsystemet.

Kvaliteten på konfigurasjonen

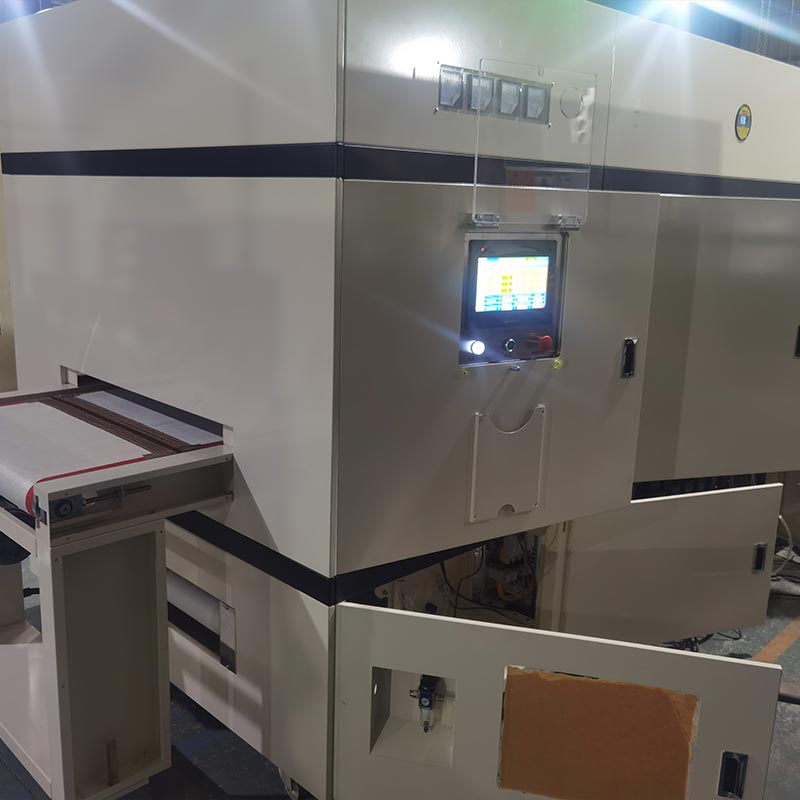

Det elektriske kontrollsystemet til Circuit Board Tunnel Oven er utstyrt med komponenter fra toppmerker både hjemme og i utlandet, inkludert Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE berøringsskjerm, DTE-10T temperaturkontrollmodul, og K-type WRNT-01/02 prober for nøyaktig temperaturmåling av varmeutførelsesdelen. Trefasen kontrollerbar silisiummodul J3-SCR-75LA er drevet for stabil effektregulering. Når det gjelder overføringssystemet, to Shilin frekvensomformere (220V 0,4KW og 380V 3,7KW) med kommunikasjonsfunksjoner og Schneider-serien komponenter er utstyrt, inkludert 3P+N-C 250A lekkasjebryter for total strømbeskyttelse. LC1N-serien AC-kontaktorer (1810, 1210, 4011) med flere spesifikasjoner er ansvarlige for åpning og lukking av hver krets, og er kombinert med LRN12N termisk relé og MY4NJ mellomrelé for å sikre ekstremt høy stabilitet og sikkerhet for utstyrets drift fra kilden til terminalen.

Hovedkomponentmodell

FAQ

Q1: Hvordan forhindrer denne ovnen "Popcorn Effect" i flerlags PCB-baking?

A: "Popcorn-effekten" oppstår når innestengt fuktighet utvider seg for raskt. Vår Circuit Board Tunnel Ovn  bruker SCR-kontrollerte lineære varmeramper. Ved nøyaktig å kontrollere hastigheten på temperaturstigningen tillater vi intern fuktighet for å diffundere trygt gjennom pre-preg-lagene før den når topp sintringstemperaturer, sikre at de interlaminære bindingene forblir intakte.

Spørsmål 2: Er luftstrømmen kraftig nok til å tørke gjennomgående hull med høyt sideforhold?

A: Ja. Vårt nedtrekkspressede plenum er spesielt designet for å drive varm luft inn i viaas med høyt aspektforhold. Den vertikalt trykk sørger for at luften trenger inn i hullene i stedet for bare å skumme overflaten, som er avgjørende for fullstendig dehydrering før lodde- eller pletteringsfasene.

Q3: Kan vi integrere denne tunnelovnen i en helautomatisert SMT-linje?

A: Absolutt. Mitsubishi PLC og Frequency Conversion Motors er designet med reserverte koblingspunkter for Industri 4.0-tilkobling. Transportbåndets hastighet og temperaturdata kan synkroniseres med oppstrøms plukke-og-plasser-roboter eller nedstrøms inspeksjonsstasjoner, noe som sikrer en sømløs, automatisert arbeidsflyt.
